Kabelumbauwandler

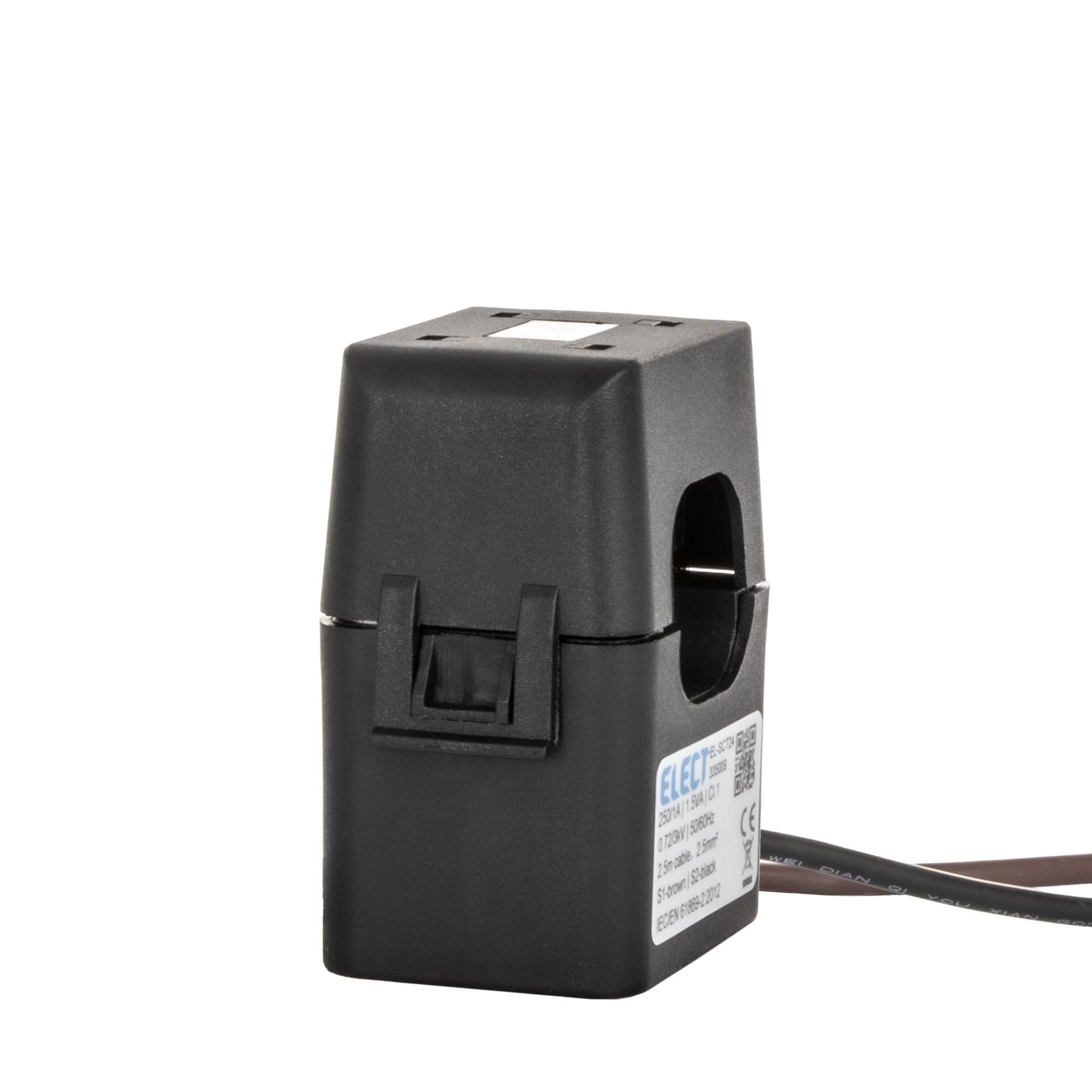

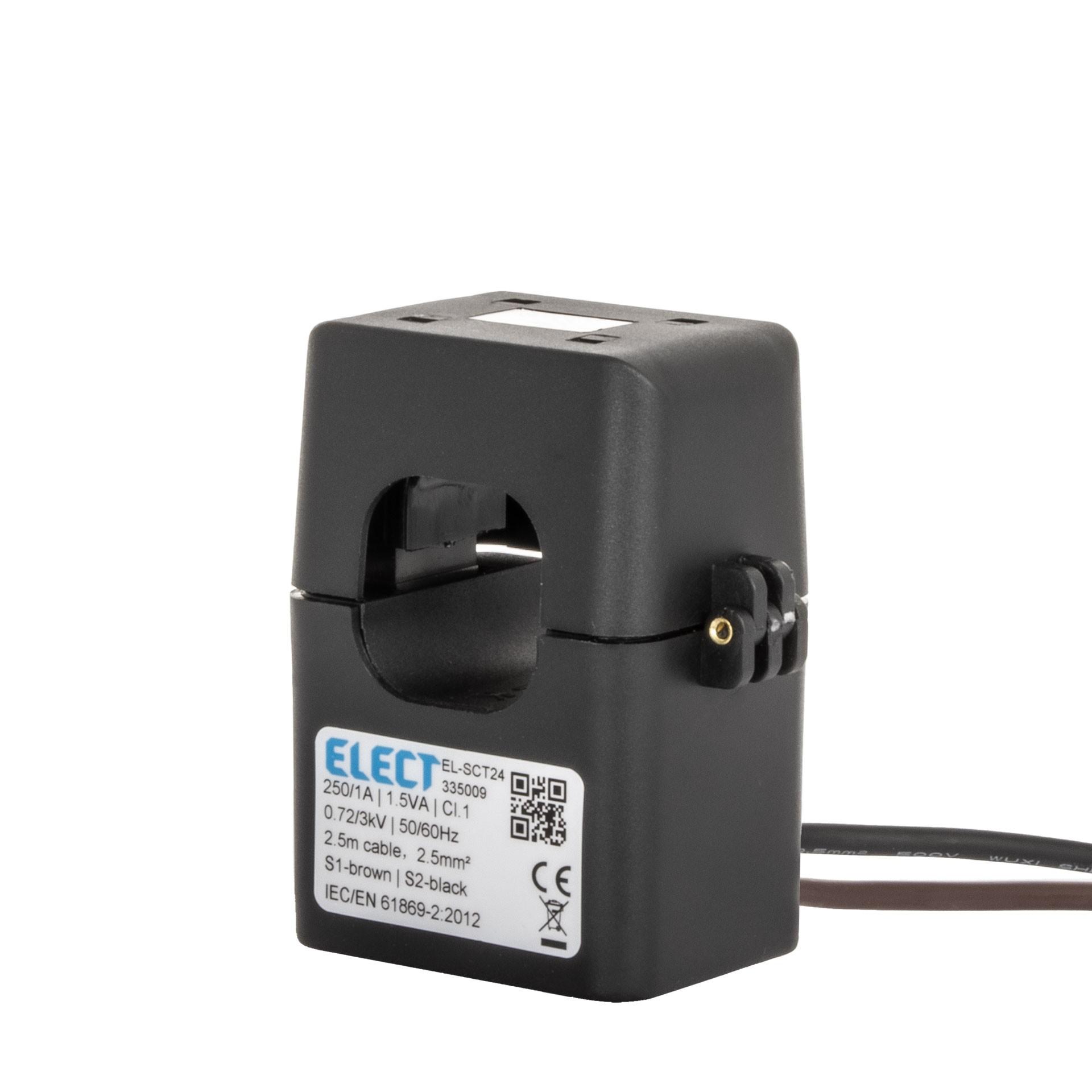

Der aufklappbare Kabelumbauwandler erfasst Wechselströme, je nach Version, von 100A bis zu 800A und stellt einen normierten Sekundärstrom von 1A bereit. Dank des teilbaren Kerns lässt sich der Stromwandler um einen vorhandenen Leiter montieren, ohne diesen vom Anschluss lösen zu müssen. Die kompakte Bauform mit einer Kabelöffnung von 24mm bzw. 36mm eignet sich besonders für Nachrüstungen in Schaltschränken, Energieverteilungen und Anlagen zur Verbrauchsmessung.

Der Stromwandler kann perfekt zum Messgerät Netzanalysator CVM-E3-mini-ITF-RS485-IC oder mit dem Easee Equalizer Kit für dynamisches Lastmanagement kombiniert werden.

Strommessung ohne aufwendigen Leitungsumbau

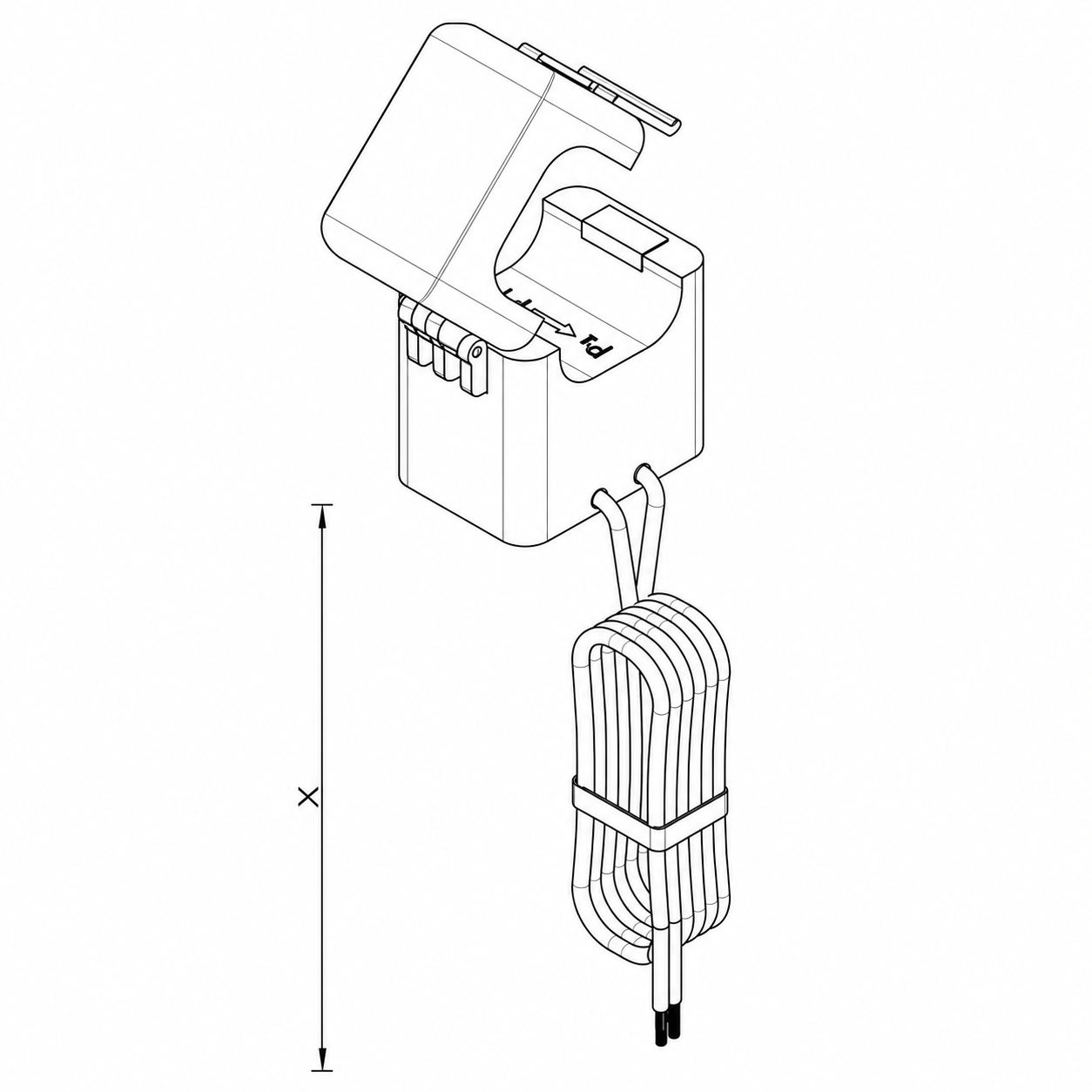

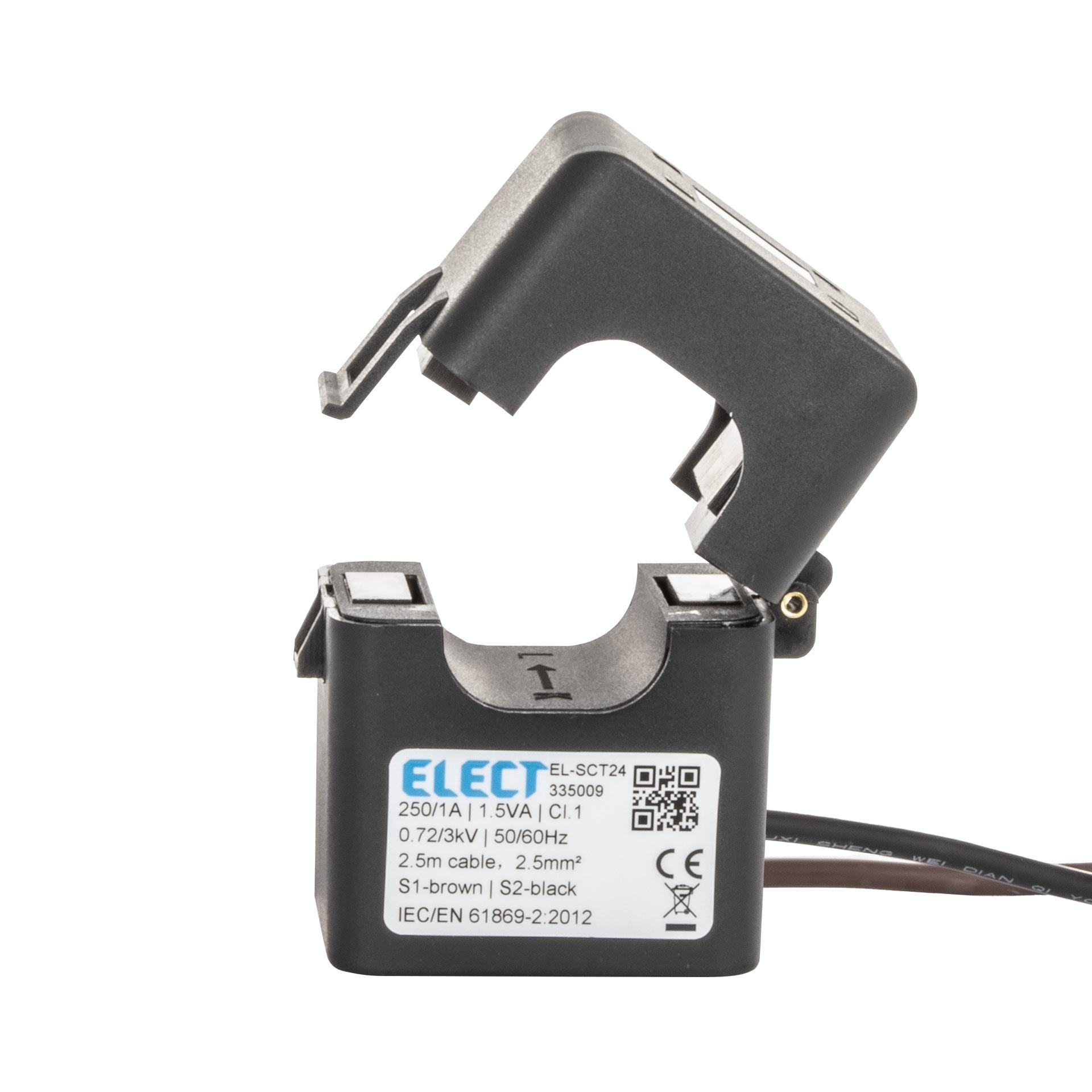

Im Gegensatz zu einem geschlossenen Stromwandler kann der EL-SCT24 geöffnet und direkt um den bestehenden Primärleiter gelegt werden. Dadurch entfällt das Abklemmen oder Durchführen des Leiters durch einen geschlossenen Wandlerkern. Das erleichtert die Installation insbesondere bei Nachrüstungen und in bereits verdrahteten Schaltanlagen.

Das Ausgangssignal kann von kompatiblen Energiezählern, Netzanalysatoren und Messgeräten verarbeitet werden. Mit der jeweiligen Genauigkeitsklasse eignet sich der Kabelumbauwandler für betriebliche Mess-, Überwachungs- und Energiemanagementaufgaben wie im Zusammenspiel mit dem Netzanalysator CVM-E3-mini-ITF-RS485-IC.

Montagehinweis

Der Stromwandler darf nur durch qualifiziertes Fachpersonal und gemäss den geltenden Sicherheitsvorschriften installiert werden. Vor der Inbetriebnahme ist sicherzustellen, dass das angeschlossene Messgerät für den korrekten Sekundärstrom das jeweilige Übersetzungsverhältnis ausgelegt ist. Der Sekundärkreis eines Stromwandlers darf bei stromführendem Primärleiter nicht offen betrieben werden.

Häufig gestellte Fragen

• Was bedeutet das Übersetzungsverhältnis z.B. 100/1A?
  Bei einem Primärstrom von 150 A liefert der Stromwandler einen Sekundärstrom von 1 A. Das angeschlossene Messgerät muss entsprechend auf ein Verhältnis von 150/1 A eingestellt werden.
• Muss der bestehende Leiter für die Montage getrennt werden?
  Der teilbare Kern kann geöffnet und um den vorhandenen Leiter gelegt werden. Der Leiter muss deshalb nicht aus dem Anschluss entfernt oder durch einen geschlossenen Wandler geführt werden. Die elektrischen Sicherheitsvorschriften und Abschaltregeln bleiben dennoch einzuhalten.
• Welcher Kabeldurchmesser passt durch den Wandler?
  Die runde Leiteröffnung ist für Kabel beziehungsweise Leiter mit einem maximalen Durchmesser von 24mm (100A), 36mm (500A) bzw. 50mm (800A) vorgesehen.
• Welche Messgeräte können angeschlossen werden?
  Geeignet sind kompatible Energiezähler, Netzanalysatoren und Strommessgeräte mit einem entsprechenden Stromwandlereingang. Wir empfehlen den Netzanalysator CVM-E3-mini-ITF-RS485-IC aus unserem Sortiment.
