Installation

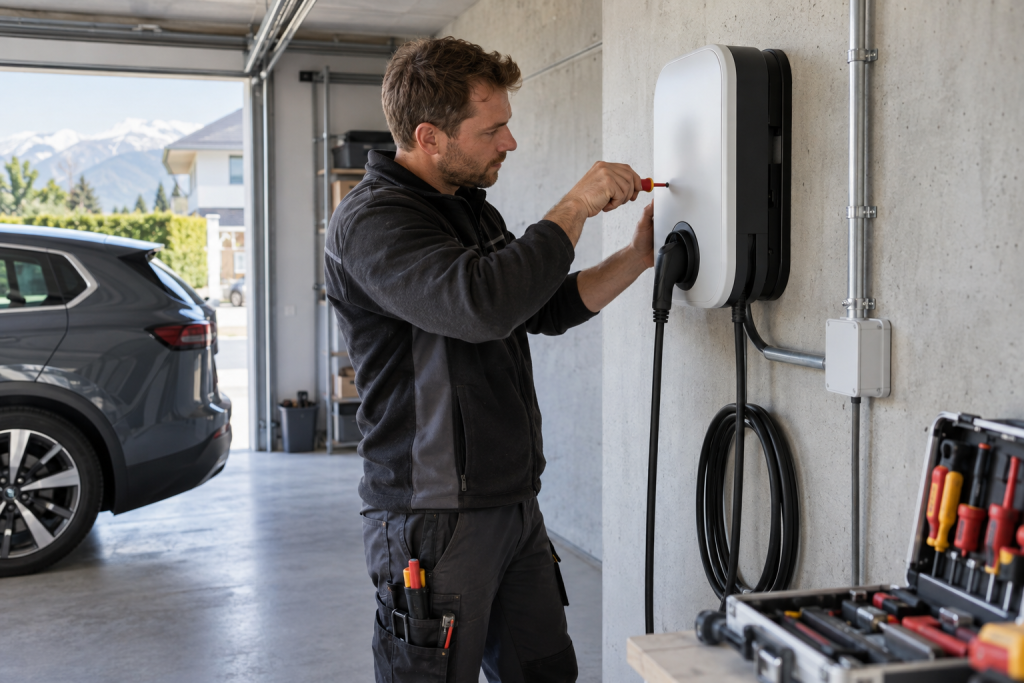

Installation einer Ladestation

Voraussetzungen  zu Installation einer Wallbox

  • Ladestationen für E-Autos benötigen eine Stromversorgung mit Dreiphasenwechselspannung (400V/3-Phasen).
  • Dein Elektroinstallateur übernimmt einen entsprechenden Anschluss und schliesst die Wallbox an. Die elektrischen Montagearbeiten dürfen nur von Elektroinstallateuren mit Bewilligung ausgeführt werden.
  • Vor der Installation muss beim lokalen Energieversorgungsunternehmen ein Anschlussgesuch und Installationsanzeige eingereicht werden.
  • Der Anschluss sollte so nahe wie möglich zum ladenden Fahrzeug und in ca. 1.25-1.50 Meter Höhe montiert werden. Berücksichtige, dass es E-Autos gibt mit einer Ladebuchse vorne und solche mit Buchse hinten.

Kabelquerschnitt

In der folgenden Tabelle findest Du die Kabelquerschnitte, die bei einer Installation verwendet werden sollten. Bei längeren Distanzen zwischen dem Elektroverteiler und der Ladestation müssen Spannungsabfälle und Kurzschlussströme berücksichtigt und in diesen Fällen grössere Kabelquerschnitte verwendet werden. Die Tabelle dient nur der Orientierung und Dein Elektriker vor Ort kann Dir bei der Auswahl des richtigen Querschnitts behilflich sein.

Querschnitt (mm²) Strom (Ampère) Leistung 3-phasig (kW)
2.5mm² 16A 11 kW
4mm² 25A 17 kW
6mm² 32A 22 kW
10mm² 40A 27 kW
16mm² 63A 44 kW
25mm² 80A 55 kW



Absicherung

Ladestationen wie die Easee, die einen FI Typ B mit DC Schutz beinhalten, müssen nur noch mit einem Leitungsschutzschalter abgesichert sein. Das kann z.B. von Hager und bei der Leistung von bei 11kW einen MCN316N sein.

Netzwerk

Damit Deine Ladestation von überall gesteuert werden kann, verbindet sich diese in vielen Fällen mit einer Cloud. Achte beim Kauf einer Ladestation darauf, welche Schnittstellen unterstützt werden. In Tiefgaragen gibt es oft weder WLAN noch 4G-Abdeckung. In diesem Fall muss ein Repeater oder eine WLAN-Verbindung zusätzlich installiert werden.
